Bias tees (바이어스 티)



가정	인덕턴스(Inductance) 커패시터(Capacitor)
요약
응용

↑파란 박스의 글자를 클릭하시면 가정과 응용으로 넘어 가실 수 있습니다!!



전자 부품을 보면 Bias tees라는 용어가 심심찮게 보입니다. 그저 어떤 신호에서 DC와 RF를 분리하여 각각 출력시켜주는 단순한 내용이지만 원리가 정말 간단하므로 잠시 이해하고 가면 좋습니다.

전류는 임피던스라는 저항의 법칙을 받습니다. 수동소자로만 식을 나타낸다면 임피던스 Z는

$$Z=R+j\omega L + \frac{1}{j\omega C}$$

입니다. R은 저항, L은 인덕턴스, C는 커패시턴스입니다. w는 각주파수인데 주파수가 f라면 $$\omega = 2\pi f$$입니다. 다시말해 주파수가 높으면 커패시턴스 부분은 0이되어 short가 되고, 인덕턴스 부분은 open이 됩니다. 즉 저항과 커패시턴스 부분으로만 전류가 흐릅니다. 주파수가 0인 DC일 경우는 반대 상황이 되어 저항과 인덕턴스 부분으로만 전류가 흐릅니다.

따라서 다음과 같은 Bias tee가 있다면

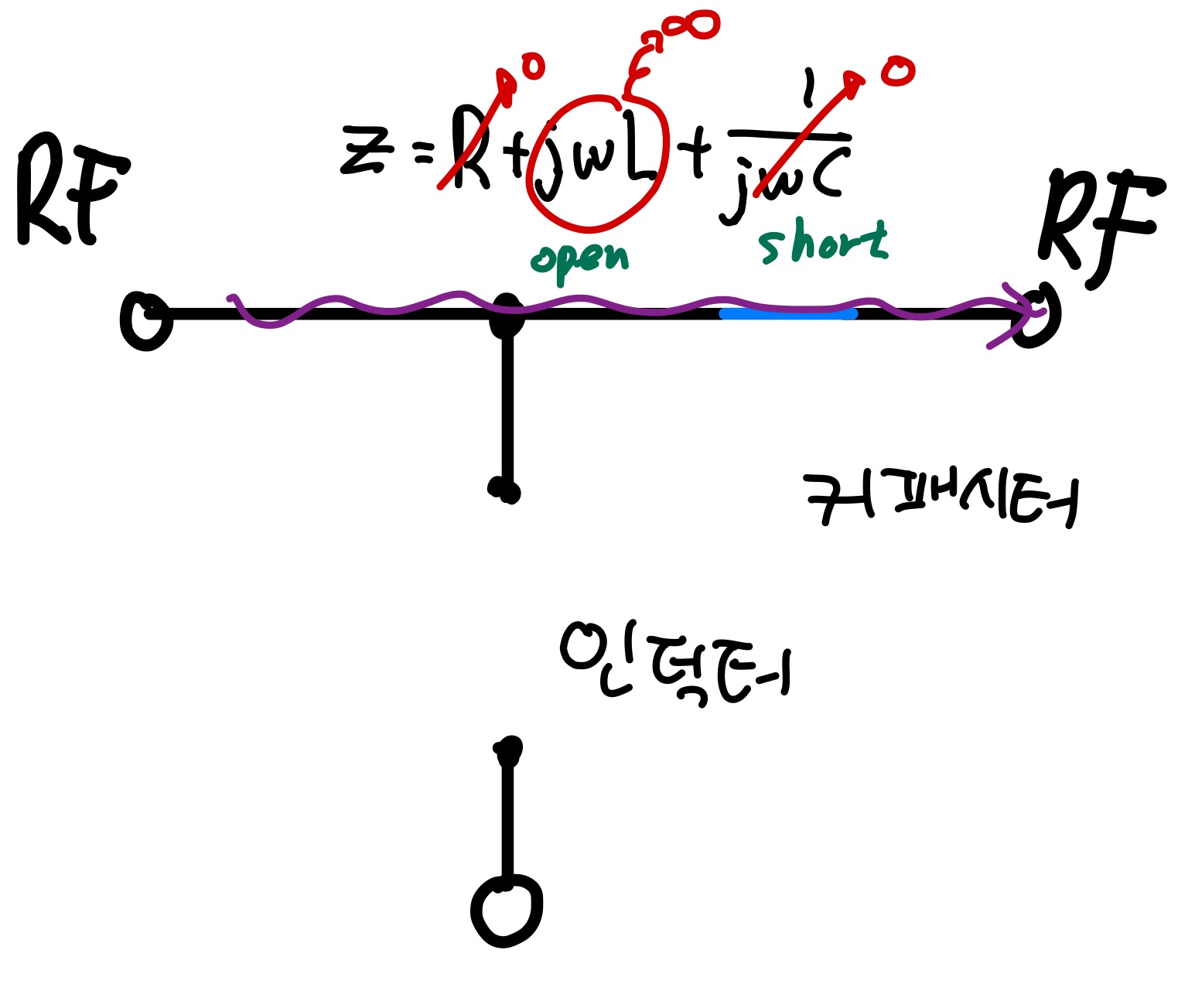

 RF관점으로만 본다면

으로 RF는 커패시터로만 신호가 통하게 됩니다.

반대로 DC 관점으로만 본다면

신호가 인덕터로만 흐르게 됩니다. 이러한 원리로 DC와 RF가 섞여있는 신호를 따로 분리 할 수 있습니다.

비싼 Bias tee일 경우 이 분리 범위가 크며 noise도 적게 듭니다.
